Сэндвич-панели — это быстрый и простой монтаж. Строительство зданий и сооружений с использованием сэндвич-панелей — это конструирование. Все элементы конструкции на болтовых соединениях, что исключает сварочные работы. Это делает возможным монтаж «в чистом поле». При строительстве зданий и сооружений из сэндвич-панелей не нужно производить дорогостоящие земляные работы с изготовлением тяжелого фундамента.
Для монтажа не нужны краны с большой грузоподъемностью, а в отдельных случаях монтаж может проходить вообще без привлечения кранового оборудования.
Существует два основных типа панелей — стеновые и кровельные.
Стеновые сэндвич-панели обладают гладкой поверхностью с неглубоким профилем. Стены, построенные из сэндвич-панелей, имеют привлекательный внешний вид и не нуждаются в дополнительной отделке. Широкая гамма цветов позволяет выполнять различные цветовые решения и комбинации.
Кровельные сэндвич-панели имеют высокий профиль, благодаря которому обеспечивается водосток и повышенная жесткость.
Сэндвич-панели – незаменимое решение для оперативного строительства и снижения себестоимости объектов.Неоспоримыми плюсами являются следующие качества:
- Высокая устойчивость обшивки к полному комплексу действующих атмосферных факторов (колебания температур, интенсивное солнечное облучение, осадки, ветер);
- Имеют низкое влагопоглощение и небольшой удельный вес;
- Обладают высокими шумоизоляционными и теплоизоляционными свойствами;
- Негорючие – удовлетворяют самым жестким требованиям пожарной безопасности;
- Соответствуют санитарным и экологическим нормам;
- Поверхность панелей не требует затрат на дополнительную отделку;
- Высокая технология и простота монтажа;
- Нагрузка на фундамент снижается из-за небольшого веса;
- Полная свобода архитектурных решений;
- Экологичность — не имеет продуктов разложения, загрязняющих атмосферу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ
Сэндвич-панели представляют собой конструкцию из двух облицовочных металлических листов, оцинкованных и покрытых защитным полимерным покрытием различных цветов с наполнителем из негорючей базальтовой минеральной ваты с поперечно ориентированным направлением волокон. В качестве прочного соединения облицовочных металлических листов и утеплителя применяется высококачественный специализированный полиуретановый клей.
В зависимости от назначения панели могут выпускаться следующих видов:
- Для наружных стен и перегородок – ПТС;
- Для настила кровли – ПТК.
По типу профилирования панели могут изготавливаться:
- Со cтандартным профилированием — С;
- Линейно-профилированные (тип 1) – П1;
- Линейно-профилированные (тип 2) – П2.
МАТЕРИАЛЫ И КОМПОНЕНТЫ ДЛЯ ИЗГОТОВЛЕНИЯ СЭНДВИЧ-ПАНЕЛЕЙ
Для облицовки сэндвич-панелей используется сталь тонколистовая рулонная оцинкованная с защитнодекоративным полимерным покрытием, толщиной 0,5-0,7мм.
Полимерное покрытие — полиэстер (РЕ) относительно недорогой материал, который подходит для любой климатической зоны. Толщина покрытия 25мкм. Теплостойкость – 120 градусов Цельсия. Обладает высоким сопротивлением к истиранию, устойчиво к воздействию коррозии и атмосферы, имеет стойкость цвета и пластичность. Рекомендуется как для внутренних, так и внешних поверхностей ограждающих конструкций.
Цветовая гамма покрытий определяется в соответствии с цветовым стандартом RAL. Цвет наружной и внутренней обшивки панелей может быть одинаковым или различным – по желанию потребителя.
Стеновые сэндвич-панели

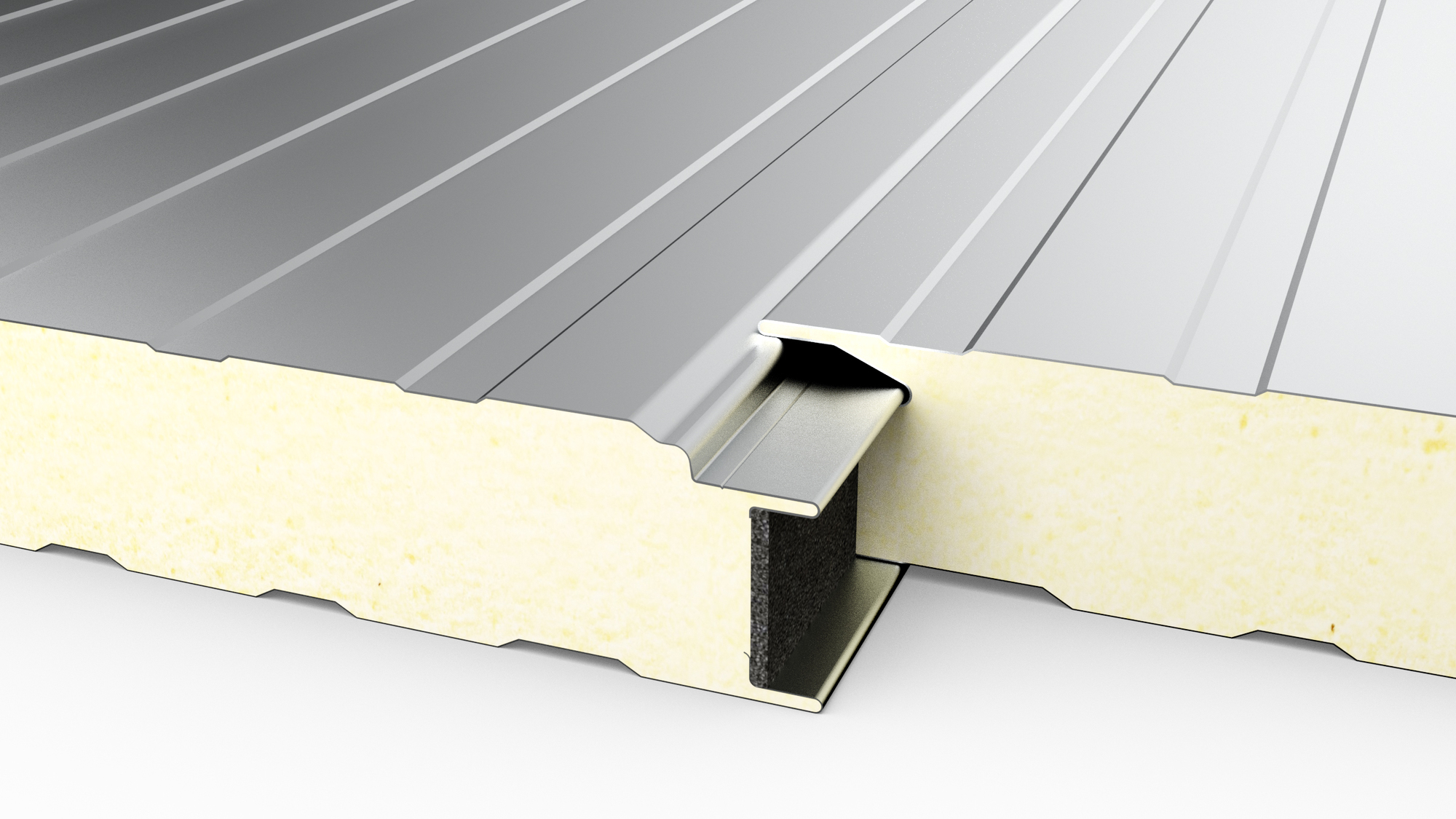

Стеновые сэндвич-панели имеют гладкую поверхность с неглубоким профилем, поэтому возводимые стены сразу имеют эстетичный вид, и нет необходимости в дополнительной отделке. Широкая цветовая палитра (по системе RAL) дает возможность красивого комбинирования цветов и оттенков. Профилирование продольных краев стеновых панелей типа ПТС СС и ПТС П1С в значительной степени ускоряет монтаж очередных панелей на строительной площадке. Также способствуют тому, что поверхность стены, выполненная в такой системе, является более однородной, без явного деления на отдельные панели. Крепление стеновых сэндвич-панелей к несущей конструкции (прогонам) производится с использованием самонарезающих винтов, оцинкованных, с шестигранной головкой, шайбой и резиновой прокладкой, наконечник – сверло. Техника соединений сэндвич-панелей типа ПТС СС; и ПТС П1С представлена на рис.1, 2.
КРОВЕЛЬНЫЕ СЭНДВИЧ-ПАНЕЛИ
Кровельные сэндвич-панели в отличие от стеновых, обладают более высоким уровнем прочности в поперечном сечении. Свойство обеспечивается за счет применения нескольких видов укрепления: ребер жесткости; ламелей из минеральной ваты. Конструктивные особенности краев кровельных сэндвичпанелей обеспечивают высокую плотность и надежность стыков, гарантируют длительный срок эксплуатации без требования консервации. Крепление панелей к несущей конструкции (прогонам) производится с использованием самонарезающих винтов, оцинкованных, с шестигранной головкой, шайбой и резиновой прокладкой, наконечник – сверло, это обеспечивает быстроту и легкость монтажа кровельных сэндвич-панелей. Техника соединений сэндвич-панелей типа ПТК П2С представлена на рис.3
ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ, ТРАНСПОРТИРОВКЕ, СКЛАДИРОВАНИЮ И ХРАНЕНИЮ СЭНДВИЧ-ПАНЕЛЕЙ
Техническая подготовка монтажа заключается в обеспечении проектной и монтажной документацией, которая включает в себя:
- Планы раскладки панелей по фасадам и кровле;
- Способ крепления панелей к несущим конструкциям в крайних и промежуточных полях (тип и количество крепежных винтов, болтов, заклепок);
- Решение отдельных узлов и элементов монтажа;
- Спецификации (ведомости комплектации) соединительных, уплотнительных и отделочных элементов;
- Технологический регламент монтажа
Перед началом монтажных работ необходимо удалить защитную пленку из замкового соединения, в местах прилегания сэндвич-панели к несущим конструкциям (колоны, ригели), в местах расположения крепежных элементов (самонарезающих винтов). Для захвата сэндвич-панелей необходимо применять струбцины со страховочными стропами тискового или зажимного типа. Следить за тем, чтобы поверхность сэндвич-панели, в месте закрепления струбцины, была чистой. Захват сэндвич-панели необходимо осуществлять таким образом, чтобы панель находилась в равновесии. Перемещение сэндвич-панели необходимо контролировать во время подъема с помощью управляющего троса, закрепленного к торцу панели.
Придерживая сэндвич-панель осуществить её подъем краном, подать панель на место монтажа. Стропы применять необходимо мягкие, текстильные. Монтажный зазор между торцами сэндвич-панелей, между панелями и кровлей, цоколем, примыкающими стенами и т.п. должен быть 20-30мм. Зазор в замковом соединении между панелями до 3мм. Оказывать чрезмерное давление при стыковке сэндвич-панелей запрещено, между панелями должен быть гарантированный зазор, во избежание деформации металлического листа в замковом соединении.
Проверить строительным уровнем горизонтальность (вертикальность) кромки панели. Закреплять сэндвич-панель самонарезающими винтами к несущим конструкциям, выдерживая расстояния. Увеличение расстояний в стыке панелей и расстояний между самонарезающими винтами и стыком недопустимо, т.к. доборные элементы, закрывающие этот стык, рассчитаны именно на эти размеры, и в случае увеличения расстояния головка самонарезающего винта будет мешать нормальной установке доборных элементов. При установке метизов с уплотнительной шайбой особое внимание необходимо уделять усилию затягивания. Метизы должны быть затянуты так, чтобы ЭПДМ-прокладка была достаточно прижата, но не деформировалась, что приведет к разрушению уплотняющего материала и нарушению гидроизоляции. Затяжка самонарезающих винтов производится до устранения выгиба металлической шайбы. Выгиб внутрь шайбы означает чрезмерную затяжку — что недопустимо.
РЕКОМЕНДАЦИИ МОНТАЖА СТЕНОВЫХ СЭНДВИЧ-ПАНЕЛЕЙ
Горизонтальный монтаж
При горизонтальном монтаже сэндвич-панели прижимаются друг к другу под собственным весом. Скрытое замковое соединение сохраняет прочность замка и обеспечивает визуальный эффект отсутствия внешних креплений. Крепление панели к каркасу выполняется с применением специальных самонарезающих винтов, которые обеспечивают всепогодную защиту при отсутствии сквозного крепежа.
Вертикальный монтаж
При вертикальном монтаже необходимы дополнительные усилия при стыковке сэндвич-панелей, что может быть затруднительно при использовании панелей значительной длины и массы. Стыковка сэндвич-панелей осуществляется с помощью специальных прижимных устройств, с целью обеспечения надежного соединения замковых частей. Стыковка панелей посредством любых других (ударных) воздействий не допускается.
